Dialogic® DSI 信令接口单元(DSI SIU ) 是一个可扩展的,高性能电信信令控制器,提供核心SS7/SIGTRAN 网络和多分布式应用服务器之间的连接。DSI SIU可以使应用开发者采用标准的IP连接,快速、经济、高效地向市场提供高吞吐量的信令应用。DSI SIU还支持众多的呼叫控制和基于事务的信令协议,方便全球范围内固定和移动网络的部署。
产品详情
功能优势
特性 |
优点 |
从8个 LSL低速链路扩展到248个 LSL低速链路或者8个HSL高速链路;HSL可以是Q.703 Annex A或者ATM |
可在多种不同的部署中经济高效的使用该通用平台;平台容量可随需扩容 |
采用灵活的基于吞吐量的授权,SIGTRAN容量(M3UA/M2PA)能够从8个扩展到512个TDM等效链接 |
配置的容量可满足初始安装时的部署需求 |
支持全球范围内的协议(ITU-T, ANSI, China, Japan, etc.); 对基于电话(ISUP and BICC) 和基于事务的操作(SCCP, TCAP, MAP, ANSI-41, INAP, and CAMEL)提供广泛的协议支持;具有全局号码翻译(GTT)和SS7的协议监控功能 |
方便全球领域的部署,能够在运行时配置协议变量 |
紧凑的1U机箱,双AC电源 |
能够在较小的占地空间提供卓越的链路密度和企业级的灵活性 |
除了SNMP和“熄灯”管理之外,还支持OA&M 浏览器和命令行界面 |
采用标准工具,方便了用户进行全面的远程管理 |
内置的流量测量、事件日志和协议追踪(包括PCAP格式);通过对协议层之间的、提供完整文档的内部接口来支持 |
提供对使用和传输层面上良好的可见性,方便了对网络协议问题的快速解决 |
事件驱动的异步消息应用编程接口能够与其他的Dialogic®部件无缝协同运行 |
提供了用户访问底层协议的参数,实现了在Linux、Solaris或者Windows环境下灵活的应用开发 |
应用开发
可以采用DSI SIU部署的应用包括标准的网络元素,比如SMS网关、SMSC、SMS路由器、USSD网关、GMLC、SCCP路由器和EIR,以及定制化的应用,比如合法拦截、漫游友情提示、未接来电提醒。DSI SIU也可以整合到采用Dialogic®PowerMedia™ 软件产品的解决方案中。

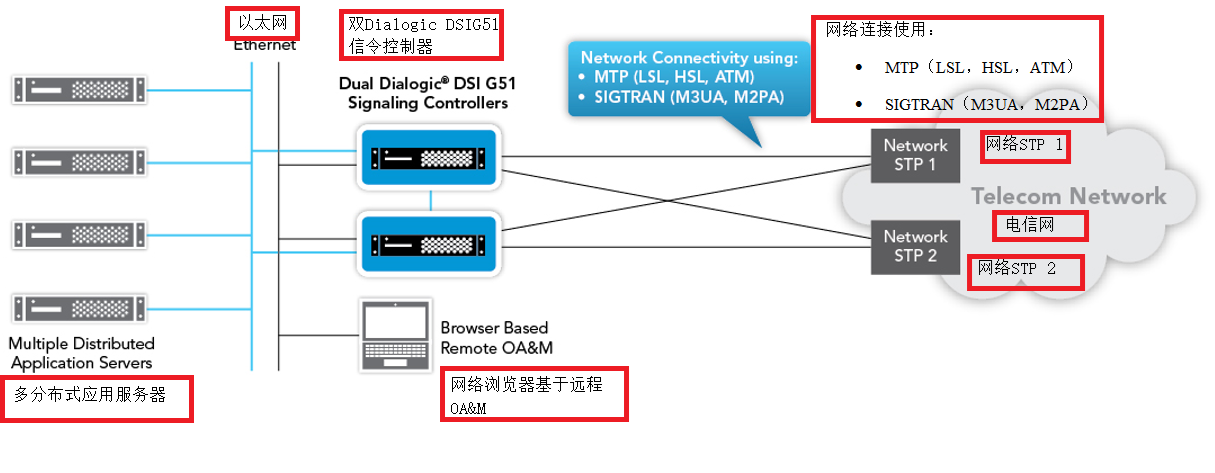

图1 是基于Dialogic® DSI SS7G51 信令服务器的SIU如何部署到服务提供商网络环境当中。
图1. 服务提供商网络中的Dialogic® DSI SS7G51 信令服务器
提供高可用性和灵活的OA&M
DSI SIU具有运营商级的容错能力,仅仅占用很小的(1U)的空间,采用双热插拔AC电源。它通过web浏览器、命令行界面和SNMP支持标准的运行、管理和维护(OA&M)接口,可以便捷地整合到自动集中式管理系统里。
技术规格
配置 |
SS7G51 |
||
机箱 |
1U机架式服务器 |
||
SS7 T1/E1 接口卡
|
可提供无信令板卡(DSI-G51A00),一块低密度卡(DSI-G51AL1), 一块高密度卡(DSI-G51AM1), 或两块高密度卡(DSI-G51AM2) |
||
|
DSI-G51AL1 |
DSI-G51AM1 |
DSI-G51AM2 |
T1/E1 端口 |
4 个T1或 4个 E1 |
4个可以单独选择的T1/E1 |
8个可以单独选择的T1/E1 |
SS7 LSL低速链路 |
最多16个 |
最多124 |
最多248个 |
SS7 高速链路(Q.703 Annex A) |
未定 |
最多4个 |
最多8个 |
每个单元ATM高速链路 |
未定 |
最多4个 |
最多8个 |
每个单元最多使用的SS7链路 |
248 |
||
每个单元最多使用的SS7链路组数 |
120 |
||
每个单元最多使用的M2PA链路 |
256 |
||
最多使用的SS7路由 |
4096 |
||
分开的网络环境数量 |
4 |
||
最多的SIGTRAN 偶联 |
256 |
||
10/100/1000Mbit/秒 网络环境以太网接口 |
6 |
||
支持主机数量 |
128 |
||
所支持的主机操作系统 |
Linux, Solaris (x86 or SPARC), 以及Windows |
||
每秒呼叫数 |
20000(估算值) |
||
每秒在(TCAP,MAP,ANSI-41, 或 INAP/CAMEL)处理事务数 |
30000(估算值) |
||
MTBF(在40°C时使用Telcordia 方法) |
191000-367000小时根据装在单元中的不同型号和数量的板卡 |
